HW10 Pro-čistenie a údržba

Čas: 2022-12-09 Počet zobrazení: 98




Montáž a demontáž kovovej rúrky

Kovovú trubicu zasúvajte do hlavného tela vertikálne, kým nezačujete „cvaknutie“. Uistite sa, že kovová trubica je pevne zaistená (obr. 1). Ak chcete odstrániť kovovú rúrku, stlačte tlačidlo uvoľnenia kovovej rúrky až na koniec a kovovú rúrku potiahnite nahor (obr. 2).
Montáž a demontáž batérie
1. Posuňte batériu pozdĺž otvoru a pevne ju zatlačte nadol, kým nezačujete „cvaknutie“. Batéria je uzamknutá.
2. Stlačte tlačidlo uvoľnenia batérie a potiahnite batériu v smere opačnom k ​​zostave, aby ste ju odomkli.
Poznámka: Okrem výmeny batérie nie je potrebné batériu často vyberať

1

2



Zostava ručného vysávača

Vložte vstup nasávania prachovej nádoby ručného vysávača do drážky krytu hlavnej časti.
Zatlačte ručný vysávač smerom ku kovovej trubici, kým nezačujete „cvaknutie“, ručný vysávač je úspešne nainštalovaný na hlavnú časť. A stroj sa v súčasnosti používa ako vzpriamený vysávač (obr. 4). Ak chcete ručný vysávač vybrať, stačí stlačiť ručné uvoľňovacie tlačidlo a zdvihnúť ručný vysávač diagonálne nahor. (obr. 5)



Zostava nabíjacej základne

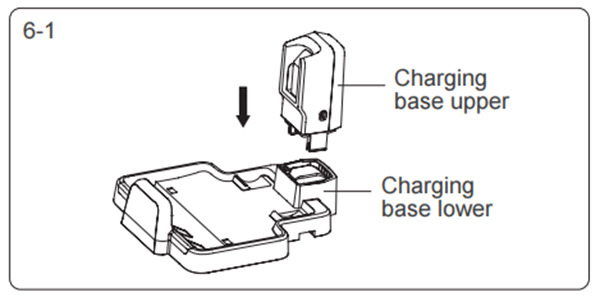

Zatlačte hornú časť nabíjacej základne smerom k spodnej časti nabíjacej základne, kým nebudete počuť „cvaknutie“. (Obr. 6-1)

3-1

3-2



Zostava nabíjacieho držiaka

Zatlačte držiak 1 a držiak 2 do nabíjacej základne, kým nebudete počuť „cvaknutie“ (obr. 6-2).


Umiestnite stroj na nabíjaciu základňu

Ak chcete stroj vrátiť späť do nabíjacej základne, podržte rukoväť stroja, aby ste stroj zdvihli, nasmerujte nabíjací slot na spodnej strane stroja k nabíjacej zásuvke na nabíjacej základni a vložte stroj do nabíjacej základne. Ak chcete stroj použiť, uchopte rukoväť stroja a zdvihnite stroj z nabíjacej základne. (Obr. 7)

4

5



Montáž a demontáž nádrže na špinavú vodu

Ak chcete vybrať nádrž na špinavú vodu, držte stroj jednou rukou a druhou rukou držte nádrž na špinavú vodu, stlačte tlačidlo uvoľnenia nádrže na špinavú vodu a vytiahnite nádrž na špinavú vodu. (Obr. 8-1)
Ak chcete zostaviť nádrž na špinavú vodu, umiestnite dno nádrže na špinavú vodu do hlavnej časti, zatlačte nádrž na špinavú vodu smerom k hlavnej časti, až kým nebudete počuť „cvaknutie“. (Obr. 8-2)

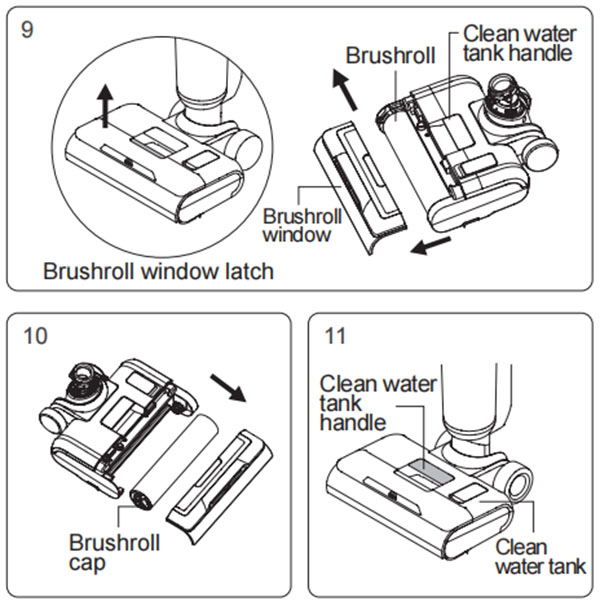

Brushroll okno a brushroll montáž a demontáž

Ak chcete odobrať okienko kefového valca, podržte západku okienka kefového valca a potiahnutím nahor odstráňte okienko kefového valca.
Ak chcete namontovať okno brushroll, zarovnajte príchytky na dvoch stranách okna brushroll so štrbinami na dvoch stranách podlahovej hlavice. Zatlačte okienko štetca nadol, kým nebudete počuť „cvaknutie“. (obr. 9)
Demontáž/montáž štetcového kotúča: Prstom vytiahnite ľavý uzáver kotúča štetca, aby ste kotúč vybrali. Držte uzáver kefového valca, zasuňte ľavú stranu kefového valca do ozubeného kolieska, vložte valec do trysky. (Obr. 10)
Montáž a demontáž nádrže na čistú vodu
Ak chcete vybrať nádrž na čistú vodu, uchopte rukoväť nádrže na čistú vodu a vytiahnite nádrž na čistú vodu. Ak chcete zostaviť nádrž na čistú vodu, vložte nádrž na čistú vodu späť do trysky a zarovnajte ju s okienkom kefy. (Obr. 11)

6

Používanie Produktu

Poznámka: Pri prvom použití ho pred použitím úplne nabite.

7




Použitie zvislého vysávača

Stlačte tlačidlo zapnutia/vypnutia na rukoväti, rozsvieti sa LCD obrazovka a dekoratívne svetlá, štandardne je nastavený automatický režim (obr. 12), stlačte tlačidlo režimu pre prepnutie do podlahového režimu (obr. 13), dvakrát stlačte tlačidlo režimu pre prepnutie V režime Turbo (obr. 14), stlačte tlačidlo režimu trikrát, aby ste prepli do režimu koberca (obr. 15).

Opätovným stlačením tlačidla režimu sa vrátite do automatického režimu. Opätovným stlačením tlačidla zapnutia/vypnutia na rukoväti stroj vypnete, obrazovka displeja a ozdobné svetlá zhasnú.

Poznámka:

1. Pri čistení koberca najskôr vyčistite podlahovú hlavicu (podrobnosti nájdete v časti „Čistenie a údržba, Čistenie podlahovej hlavice“) a vymeňte kefu na koberce.
2. Počas čistenia podlahy alebo samočistenia skontrolujte, či je okienko kefového valca posunuté nahor. (Obr. 16-1)
3. Počas čistenia koberca sa uistite, že je okienko kefového valca posunuté nadol. (Obr. 16-2)
4. Keď je úroveň nabitia batérie nižšia ako 20 %, nedá sa prepnúť do režimu koberca a režimu Turbo.




Funkcia rozprašovania vody

Keď je zvislý vysávač v prevádzke, stlačte tlačidlo rozprašovania vody, rozprašovacie ústa rozprašujú vodu v tvare vejára; uvoľnite tlačidlo rozprašovania vody, aby ste zastavili rozprašovanie vody. (Obr. 17)

Použitie ručného vysávača

Vyberte ručný čistič, stlačte ručné tlačidlo zapnutia/vypnutia, rozsvieti sa displej a dekoratívne svetlá, štandardne je nastavený režim ECO (obr. 18), stlačte tlačidlo ručného režimu pre prepnutie do režimu MAX (obr. 19), potom stlačte tlačidlo tlačidlo ručného režimu pre prepnutie späť do režimu ECO; Opätovným stlačením ručného tlačidla zapnutia/vypnutia vypnite stroj, obrazovka displeja a dekoratívne svetlá zhasnú.

Ručný vysávač je možné prepojiť s náradím na čalúnenie, štrbinovým náradím, elektrickou hlavicou matraca alebo kovovou trubicou na čistenie rôznych oblastí.

1. Pripojte nástroj na čalúnenie, aby ste vyčistili prach a častice na povrchu nábytku. (Obr. 20-1)

2. Spojte s kovovou trubicou na čistenie prachu na vysokých miestach. Otvorte horný kryt kovovej trubice, zatlačte tlačidlo na rukoväti smerom nahor, aby ste predĺžili kovovú trubicu, a potom trubicu vložte do sacieho otvoru ručného vysávača, aby
vyčistite prach na vysokom mieste. (Obr. 20-2)

3. Pripojte štrbinový nástroj na čistenie úzkych miest. (Obr. 20-3)

4. Pripojte elektrickú matracovú hlavu na čistenie prachu, vlasov, roztočov atď. na posteli alebo látkovej pohovke. (Obr. 20-4)

Poznámky

1. Keď je batéria nižšia ako 20 %, nedá sa prepnúť do režimu max.

2. Pri použití ručného vysávača nevysávajte vodu, inak dôjde k poruche motora.

8

9





Strojové nabíjanie

Pripojte adaptér k napájaciemu zdroju, umiestnite vzpriamený vysávač do nabíjacej základne, aby sa spustilo nabíjanie. (Obr. 21)

Poznámky

1. Pred prvým použitím batériu úplne nabite a pred druhým nabíjaním batériu vybite, aby ste zaistili jej životnosť;
2. Ak má byť produkt dlho nečinný, nabite ho raz za tri mesiace;
3. Keď sa nenabíja, vytiahnite adaptér zo zásuvky, aby ste predišli nebezpečenstvu náhodného dotyku.





Funkcia sušenia vzduchom štetcom (obr. 22)

V režime nabíjania stlačte a podržte tlačidlo režimu na rukoväti na 3 sekundy, čím prejdete do režimu sušenia štetcom na 4 hodiny. Počas procesu sušenia vzduchom svieti dekoratívne svetlo a valec sa bude mierne otáčať v intervaloch, aby sa nastavila poloha sušenia na vzduchu; Opätovným stlačením tlačidla režimu vypnete režim sušenia.

Poznámky

Tento režim je navrhnutý tak, aby zabránil množeniu baktérií alebo pachov vlhkým valcom. (Displej je znázornený na obrázku 22)

10

11


Brushroll & funkcia samočistenia vzduchovej dráhy

V režime nabíjania stlačte tlačidlo samočistenia, aby ste vstúpili do režimu čistenia (Zobrazenie je znázornené na Obr. 23). Po dokončení samočistenia stroj prejde do režimu sušenia kefovým valcom a vráti sa do režimu nabíjania; Počas procesu samočistenia, ak chcete režim samočistenia vopred ukončiť, stlačte tlačidlo zapnutia/vypnutia a stroj sa vráti do režimu nabíjania.

Poznámky

1. Samočistiaci režim slúži len na čistenie vzduchovej dráhy podlahovej hlavy a valca kefy na tvrdú podlahu. Neprechádzajte samočistiacim valcom na koberce.
2. Pred zapnutím samočistiaceho režimu najskôr vypustite špinavú vodu z nádržky na špinavú vodu, skontrolujte, či je stroj pevne umiestnený na nabíjacom stojane, či je adaptér zapojený do zásuvky a pripojený k stojanu na nabíjanie. Nádrž na čistú vodu zadrží aspoň 1/2 objemu vody; Po dokončení samočistenia znova vyčistite nádrž na špinavú vodu.
3. Keď je kapacita batérie menšia alebo rovná 10 %, samočistiaci režim sa nedá zapnúť a po určitom čase nabíjania sa dá zapnúť normálne.




Indikátor prázdnej nádrže na čistú vodu

Keď používate funkciu rozprašovania vody, hlas/obrazovka zobrazuje „Žiadna čistá voda, naplňte vodu“ (striedavo sa zobrazuje obr. 24 a obr. 25), vypnite stroj a pridajte vodu do nádrže na čistú vodu. režim čistenia, ak sa zistí, že v nádrži na čistú vodu nie je žiadna voda, samočistenie kefového valca sa zastaví. Ak chcete pokračovať v samočistení, pridajte vodu do nádrže na čistú vodu a vyprázdnite nádrž na špinavú vodu, potom reštartujte režim samočistenia.

Poznámky

Pri pridávaní čistej vody môžete pridať vybavený čistiaci roztok JIMMY, pomer je cca 1 uzáver fľaše čistiaceho roztoku na jednu plnú nádržku na vodu, teplota vody nesmie presiahnuť 40°C.

Naplňte nádrž na čistú vodu: Po vybratí nádržky na čistú vodu otvorte zátku na plnenie vody, otočte ju nabok, aby ste odkryli otvor na prívod vody, nalejte čistú vodu a čistiaci roztok a potom ju zasuňte späť do pôvodnej polohy a nainštalujte ju späť. nádrž na čistú vodu až po podlahu. (Obr. 26)

12

13

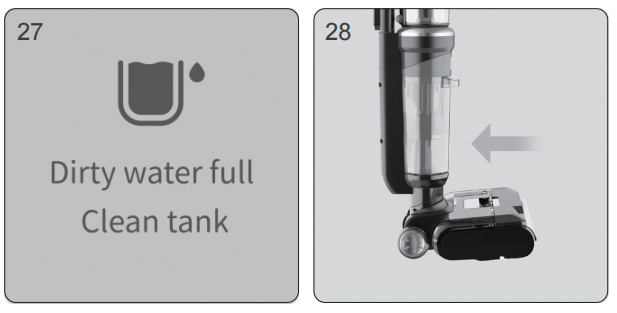

Indikátor plnej nádrže na špinavú vodu Keď vzpriamený vysávač zistí, že nádrž na špinavú vodu je plná, celý stroj sa zastaví a vydá hlasové upozornenie. Vyčistite plnú nádrž na špinavú vodu a vložte ju späť. (Striedavo sa zobrazujú Obr. 27 a Obr. 28) Keď sa v samočistiacom režime zistí, že nádrž na špinavú vodu je plná, stroj prestane fungovať a vydá hlasové upozornenie. Vyčistite plnú nádrž na špinavú vodu a vložte ju späť. Čistenie nádrže na špinavú vodu: Odstráňte horný kryt nádrže na špinavú vodu a rám filtra, vypustite špinavú vodu, po umytí nádržku na špinavú vodu zostavte a vložte ju späť na podlahu. (podrobnosti nájdete v časti „Čistenie a údržba nádrže na špinavú vodu“)








Indikátor zaseknutia kefy Keď je vysávač v pracovnom alebo čistiacom režime, ak sa valec zasekne, celé zariadenie sa zastaví a vydá hlasovú pripomienku. (striedavo sa zobrazuje obr. 29 a obr. 30) Vyberte kefu, vyčistite cudzie predmety alebo zamotané vlasy na valci. Čistenie kefového valca: Po vybratí okna vytiahnite valček, použite čepeľ na čistiacej kefke na odstrihnutie chĺpkov navinutých na valčeku a vyčistite cudzie látky prichytené ku valčeku a podlahovej hlavici, Nainštalujte valček a okno späť. (Obr. 31) (podrobnosti nájdete v časti „Čistenie a údržba zostavy podlahovej hlavy“)

14

15






Indikátor zablokovanej dráhy vzduchu Keď je zvislý čistič v pracovnom alebo samočistiacom režime, ak je dráha vzduchu zablokovaná, stroj prestane pracovať a vydá hlasové pripomenutie. Podľa pokynov na obrazovke skontrolujte možné zablokované časti a vyčistite ich. Keď je ručný vysávač v prevádzke, ak je dráha vzduchu zablokovaná, vysávač sa automaticky zastaví. V tomto okamihu je potrebné vyčistiť nádobu na prach a HEPA. (Obsah zobrazený na obrazovke je: zablokovanie stojaceho vysávača je znázornené na obrázku 32-1, 32-2, 32-3, 32-4, 32-5 a je znázornené zablokovanie ručného vysávača na obrázku 32-1, 32-2)
Čistenie vzduchovej cesty: 1. Demontujte nádrž na špinavú vodu, vyberte horný kryt nádrže na špinavú vodu a filter, umyte všetky časti a namontujte ich späť. 2. Na čistenie nečistôt, cudzích predmetov a vlasov vo vzduchovej dráhe podlahovej hlavice použite kefu. 3. Odstráňte nádobku na prach, vyprázdnite nádobku na prach, vyberte HEPA, potom vyberte cyklón a rozoberte ho, vyčistite všetky časti a nádobku na prach znova zložte. (Podrobnosti nájdete v časti „Čistenie a údržba“)

Hlasová funkcia Hlas nového stroja je predvolene zapnutý, stlačením tlačidla stlmenia hlasovú funkciu vypnete; opätovným stlačením tlačidla stlmenia zapnete hlasovú funkciu. (Obr. 33) Poznámka: Pri používaní ručného vysávača nie je k dispozícii hlasová funkcia.

Indikátor nabitia batérie Keď je zvislý vysávač v prevádzke a hlas pripomína „Nízka batéria. Nabite batériu“, použite ju po nabití. (Obr. 34) Keď je zvislý vysávač v prevádzke, ak sa hlasom pripomenie „ Slabá batéria. Stroj sa čoskoro vypne. Nabite batériu “, dôjde k vybitiu energie a automaticky sa vypne. Za použitie je potrebné nabiť. Keď používate vysávač, ikona v pravom hornom rohu obrazovky zobrazuje ľavú batériu: plná mriežka znamená 75 % až 100 % batérie; 3/4 mriežka znamená na 50 % až 75 % batérie; 1/2 mriežky znamená 25 % až 50 % batérie; 1/4 mriežky znamená 1 % až 25 % batérie; záslepka znamená, že batéria je prázdna a pred použitím ju treba nabiť.

16

17

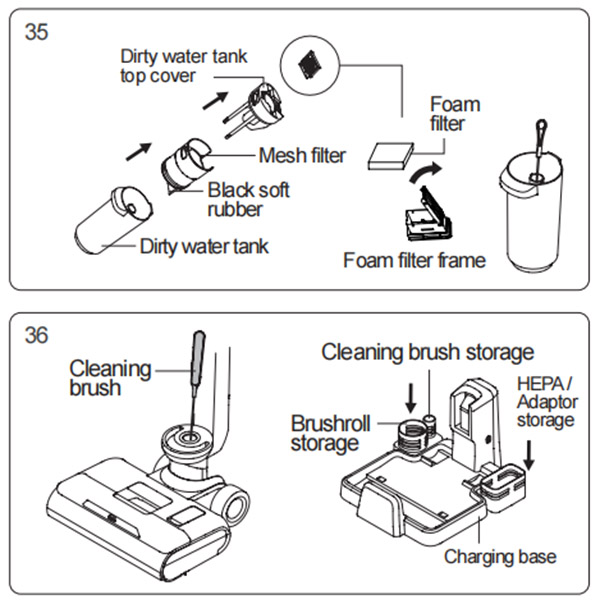

Čistenie a údržba Čistenie nádrže na špinavú vodu (Obr. 35) Po vypnutí vysávača vyberte nádrž na špinavú vodu, zdvihnite horný kryt nádrže na vodu a vyberte z neho rám penového filtra, otvorte výklopný kryt rámu penového filtra, vyberte penový filter. Vylejte špinavú vodu a nečistoty v nádrži na vodu, potom umyte nádrž na špinavú vodu, kryt nádrže na vodu, rám penového filtra a penový filter. Ak sa v potrubí nádrže na špinavú vodu nachádza cudzí predmet, môžete ho vyčistiť čistiacou kefou; po umytí osušte vyššie uvedené časti. A potom znova zložte všetky diely späť do nádrže na špinavú vodu. Poznámka: 1. Po použití zvislého vysávača sa odporúča ihneď vyčistiť znečistenú nádrž; 2. Pri opätovnej inštalácii filtra neskladajte čiernu mäkkú gumu pod filter. Čistenie podlahovej hlavy (Obr. 36) Po odstránení okienka kefového valca, kefového valca, nádrže na čistú vodu a nádrže na špinavú vodu vložte čistiacu kefu cez kruhový otvor pod montážnou pozíciou nádrže na špinavú vodu, aby ste odstránili cudzie látky a vodný kameň v potrubí, a upchaté vlasy; Pomocou čepele čistiacej kefy odrežte zamotané vlasy na valci kefy; Utrite špinavé časti stroja (valec s kefou je možné vložiť do držiaka príslušenstva na vysušenie). Poznámka: Po vybratí kefového valca neumývajte podlahovú hlavicu samostatne.






Čistenie prachovej nádobky (Obr. 37-1,37-2) Stlačte tlačidlo uvoľnenia prachovej nádobky, aby ste ju vybrali z ručného vysávača; stlačením tlačidla na uvoľnenie sacieho otvoru otvorte sací otvor a vyprázdnite nádobu na prach; Vyberte zostavu cyklónu; Vyberte HEPA filter; Uchopte kovovú mriežku, otočte ju, aby ste odistili kovovú mriežku, a potom ju vyberte smerom nadol. Po vyčistení, utretí a vysušení každej časti zostavte nádobu na prach a potom ju nainštalujte na ručný vysávač.

18

Výstraha
Spotrebič je určený len na použitie v domácnosti.
Pred použitím produktu skontrolujte, či sa miestne napätie zhoduje s napätím vyznačeným na napájacom adaptéri.
Pred použitím produkt skontrolujte, ak je produkt alebo adaptér poškodený, prestaňte ho používať.
Používajte iba tak, ako je popísané v tejto príručke.
Tento spotrebič nemôžu používať deti a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúseností a znalostí, pokiaľ nie sú pod dohľadom alebo nie sú poučené o používaní spotrebiča bezpečným spôsobom a nerozumejú možným rizikám. 6. Nepoužívajte tento výrobok ako hračku. Tento výrobok uchovávajte mimo dosahu detí. Dávajte pozor na deti a uistite sa, že tento výrobok nebudú považovať za hračku.
Nedotýkajte sa zástrčky mokrými rukami.
Pri čistení na schodoch buďte obzvlášť opatrní, aby ste predišli pádu.
Ak je poškodený napájací kábel, zástrčka, batéria alebo vodivé časti, nepoužívajte, nerozoberajte ani nevymieňajte žiadny komponent. Demontáž alebo výmena komponentov svojpomocne môže 36-1 36-2 Nádobka na prach HEPA filter Kovová sieťka Uvoľnenie sacieho otvoru 10 môže spôsobiť úraz elektrickým prúdom alebo požiar. JIMMY nenesie zodpovednosť. Po poškodení musí byť výrobok opravený alebo vymenený spoločnosťou JIMMY, distribútorom spoločnosti JIMMY alebo kvalifikovanou osobou určenou spoločnosťou JIMMY, aby sa predišlo zraneniu.
Nabíjajte iba pomocou adaptéra špecifikovaného spoločnosťou JIMMY.
Používajte iba batériu špecifikovanú spoločnosťou JIMMY. Použitie akejkoľvek inej batérie môže spôsobiť výbuch, zranenie alebo poškodenie produktu.
Ak výrobok nefunguje v súlade s pokynmi, je vážne zasiahnutý, spadne z výšky, poškodí sa alebo spadne do vody, nepoužívajte ho a kontaktujte JIMMY alebo distribútora JIMMY.
Používajte iba náhradné diely alebo príslušenstvo určené spoločnosťou JIMMY.
Neťahajte ani nestláčajte kábel. Kábel udržujte mimo horúcich povrchov. Kábel neumiestňujte do zatvorených dverí ani ho neťahajte cez ostrú hranu alebo roh. Kábel udržujte mimo oblasti na prechádzku. Neprevádzkujte produkt cez kábel.
Keď výrobok nepoužívate alebo pred opravou, odpojte ho.
Pri premiestňovaní produktu neťahajte za kábel ani ho neprenášajte, ani ho nepoužívajte ako rukoväť.
Výrobok je dobíjacie elektrické zariadenie. Nenechávajte stroj bežať bez dozoru. 18. Pri čistení, oprave alebo dlho nečinnosti produktu vyberte batériu.
Nepribližujte sa k vykurovaciemu zariadeniu ani ho dlhodobo nevystavujte slnečnému žiareniu, aby sa predišlo prehriatiu, ktoré by spôsobilo deformáciu krytu.
Uchovávajte predmety, ktoré môžu brániť v ceste vzduchu z prívodu a výstupu vzduchu, aby ste zabránili prehriatiu stroja.
Hlavná časť produktu a podlahová hlava majú elektrické komponenty, nemožno ich umývať pod vodou.
Nečistite ani nerozoberajte kryt kefy ani valec kefy, keď je stroj zapnutý alebo keď je v prevádzke, aby ste predišli zraneniu.
Výrobok nepoužívajte na zbieranie horiacich predmetov, ako je horiace drevené uhlie alebo cigareta atď. Výrobok nepoužívajte na zbieranie ostrých predmetov, ako je rozbité sklo.
Výrobok nepoužívajte na vysávanie vápna, cementu, tonera, sadry, múky a iných ultrajemných látok.
Výrobok nepoužívajte na vysávanie acidobázickej čistiacej kvapaliny, pracieho prášku a iných korozívnych kvapalín.
Výrobok nepoužívajte na vysávanie horľavých a výbušných predmetov, ako je benzín, alkohol, parfumy, farby atď.
Uzavretý stroj nerozoberajte a nepokúšajte sa zmeniť výkon stroja. Požiadajte o pomoc iba odborný personál výrobcu, jeho oddelenie údržby alebo podobné oddelenia, inak môže dôjsť k nebezpečenstvu.
Ak sú produkty dlho nečinné, vypnite napájanie a odpojte nabíjačku.
Technické špecifikácie produktu v tomto návode sú založené na výsledkoch laboratórnych testov JIMMY alebo určených tretích strán. Spoločnosť si vyhradzuje všetky práva na konečné vysvetlenia.
